MOS管結型場效應管的電極檢測方法

場效應晶體管簡稱場效應管，是應用控制輸入回路的電場效應來控制輸出回路電流的一種半導體器件，它屬于電壓控制型半導體器件。

場效應晶體管可分為結場效應晶體管和MOS場效應晶體管，而MOS場效應晶體管義分為N溝耗盡型和加強型、P溝耗盡型和加強型四大類。

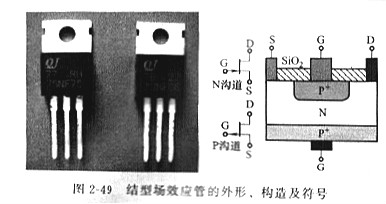

結型場效應管應該如何檢測呢？結型場效應管的外形、結構及符號如下圖所示，三個電極分別為柵極G、源極S、漏極D。國產N溝道管典型產品有3DJ2、3DJ4. 3DJ6、3DJ7，P溝道管有CSl - CS4，應用指針式萬用表R Xl00擋能夠斷定結型場效應管的各個電極。

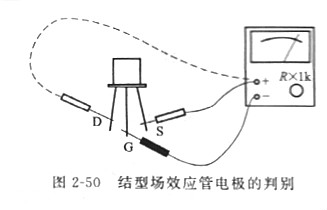

結型場效應管的柵極相當于晶體管的基極，源極和漏極分別對應于晶體管的發射極和集電極．如下圖所示，將萬用表置于RXlk擋，用兩表筆分別測量每兩個管腳間的正、反向電阻．當某兩個管腳間的正、反向電阻相等，均為數千歐時，則這兩個管腳為漏極D和源極s（對結型場效應管而言，漏極和源極可互換，且并不影響電路的正常工作，所以不用加以辨別），余下的一個管腳即為柵極G。

關于有4個管腳的結型場效應管，另外一極是屏蔽極（運用中接地），也能夠將萬用表的黑表筆（紅表筆也行）恣意接觸一個電極，另一支表筆依次去接觸其他的兩個電極，測其電阻值。當呈現兩次測得的電阻值近似相等時，則黑表筆所接觸的電極為柵極，其他兩電極分別為漏極和源極。
