0.8歐導通電阻IRF840型號場效應管替換型號，在高壓H橋PWM馬達驅動

一款適用于高壓H橋PWM馬達驅動的0.8歐導通電阻的場效應管型號，在國內的電子產品廠家仍然是需要強化自己的國內供應鏈下，能夠完美替代國外的型號：IRF840場效應管參數。

為何說FHP840是可以直接跟IRF840等型號對標替代使用呢？揭秘參數前先了解，電機驅動主要采用N溝道MOSFET構建H橋驅動電路，H 橋是一個典型的直流電機控制電路，由于它的電路外形酷似字母 H，故得名曰“H 橋”。

4個開關組成H的4條垂直腿，而電機就是H中的橫杠。要使電機運轉，必需使對角線上的一對開關導通，經過不同的電流方向來控制電機正反轉。

目前這款N溝道增強型高壓功率MOS場效應管：FHF840，它在使用性能參數方面不僅能匹配型號為TK8A50D的國外場效應管，0.8歐導通電阻場效應管批發也是能夠代用TK8A50D、IRF840型號的場效應管。目前廣泛使用的場景是高壓H橋PWM馬達驅動、DC-AC電源轉換器、DC-DC電源轉換器、300W逆變器后級電路四款產品中。

FHF840場效應管的特點是漏極直流電流9A，漏-源電壓500V，導通電阻RDS（on） = 0.8Ω（max） @VGS = 10 V低電荷、低反向傳輸電容、開關速度快，大芯片，耐過載沖擊。

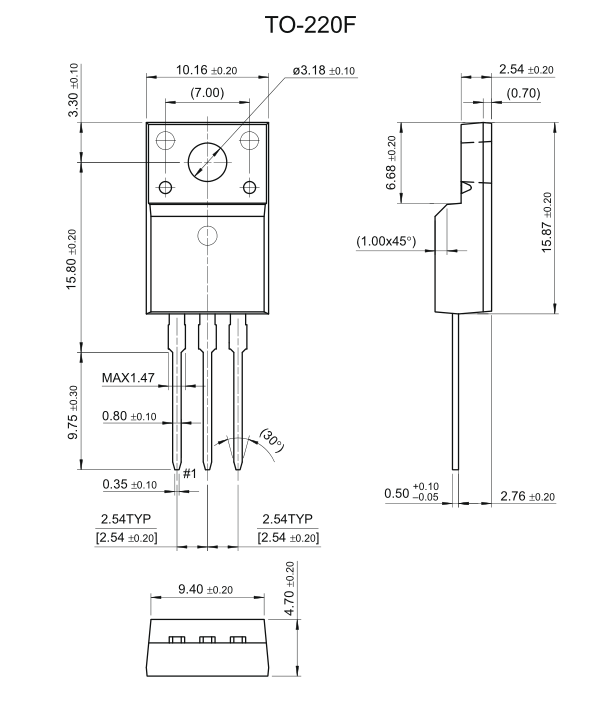

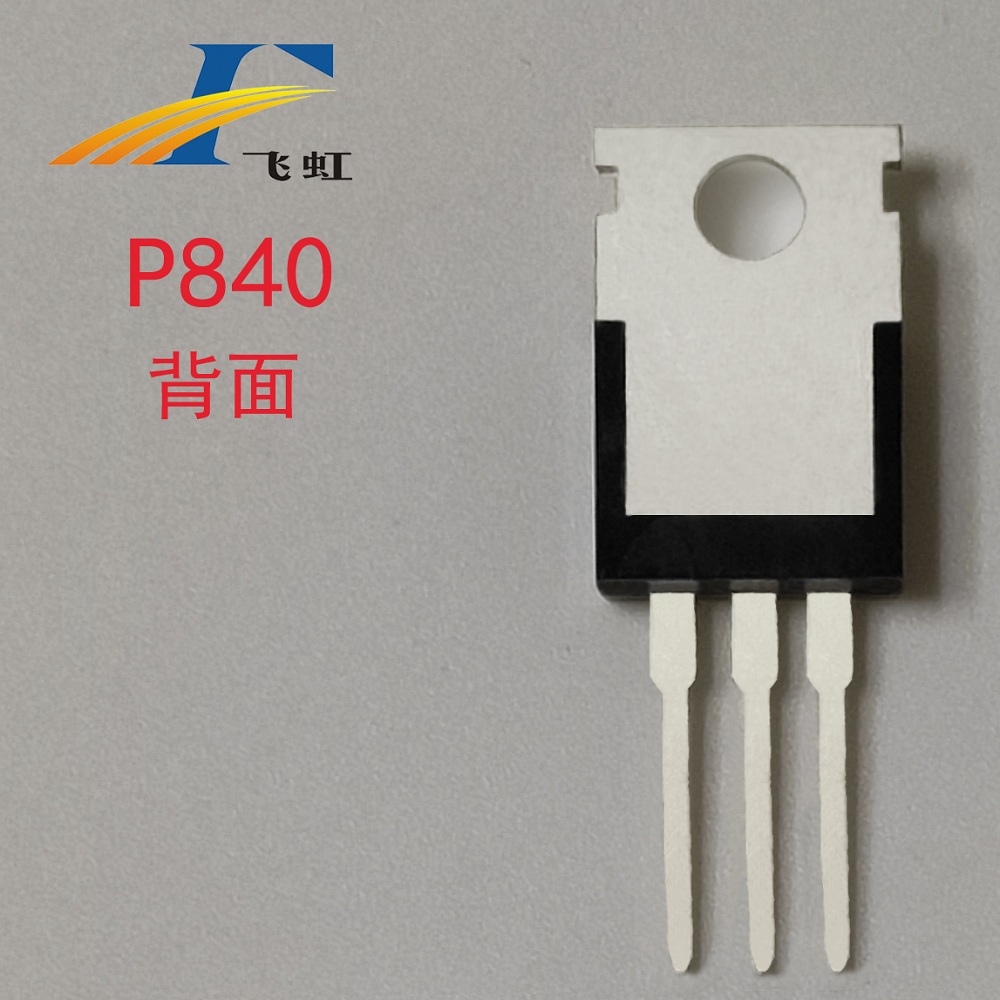

FHF840的主要封裝形式是TO-220、TO-220F，0.8歐導通電阻場效應管批發腳位排列位GDS。這款場效應管參數：Vgs（±V）：30；VTH（V）：2-4；ID（A）：9；BVdss（V）：500。

因為以上的參數特點，所以這一款型號就不僅能夠匹配IRF840場效應管型號在高壓H橋PWM馬達驅動中使用，也能匹配TK8A50D、9N50這兩款型號參數。

飛虹電子的MOS管已經常用于智能家居、新能源電子領域：如智能音響、家用電器、LED照明、逆變電源、電瓶車、電腦電源、充電器、汽車電子等行業，為國內的電子產品廠家提供了優質的產業以及配套服務。除提供免費試樣外，更可根據客戶需求進行量身定制MOS管產品。

直接百度輸入“飛虹MOS管廠家”即可找到我們，免費試樣熱線：400-831-6077。
